UGS工事ならお任せください｜地中線用負荷開閉器の設置・更新・端末処理に対応
地中線から電力を受けている施設では、UGS（地中線用負荷開閉器）の設置・更新は波及事故防止に欠かせません。
弊社では、第一種電気工事士が対応するUGS専門工事を提供。短時間で安全・確実な施工を行います。
UGSとは？｜地中線用負荷開閉器の役割と必要性
UGSとはどんな装置か？
- 高圧受電設備での地絡・短絡事故を検知し、自動で遮断
- 波及事故（広域停電）を防止するための必須装置
なぜUGS/UASが必要なのか
- 法的義務ではないが、電力会社推奨＋賠償リスク回避の観点から設置が「事実上の標準」
- 未設置で事故を起こすと、数千万円の損害賠償リスクも
実際の工事現場レポート｜ピラジスコンからUGS/UASへの更新工事
現場概要：築25年商業ビル（地上6階建て）｜既設キャビネット流用でピラジスコンからUGS/UASへ更新
BEFORE 工事前の状況確認
築25年経過により、既設のピラジスコン（ピラー式断路器）では自動遮断機能がなく、波及事故のリスクが高い状態でした。
- 手動操作のみで自動遮断機能なし
- 事故時の波及停電リスクが高い
- 既設キャビネットは流用可能な状態
💡 既設キャビネット流用のメリット
- 工事費用の削減：新規キャビネット設置費用が不要
- 工期短縮：基礎工事・設置作業が不要
- 環境負荷軽減：既存設備の有効活用
ピラジスコンからUGS/UASへの更新工事の流れ
1 現地調査と既設キャビネット確認
- 既設キャビネットの寸法・構造・状態確認
- UGS設置に必要なスペース調査
- 電力会社・テナントとの停電調整
2 ピラジスコン撤去作業
- 停電確認後、既設ピラジスコンを慎重に撤去
- 古い配線・接続部の安全な切り離し
- 撤去後の配線整理・清掃作業

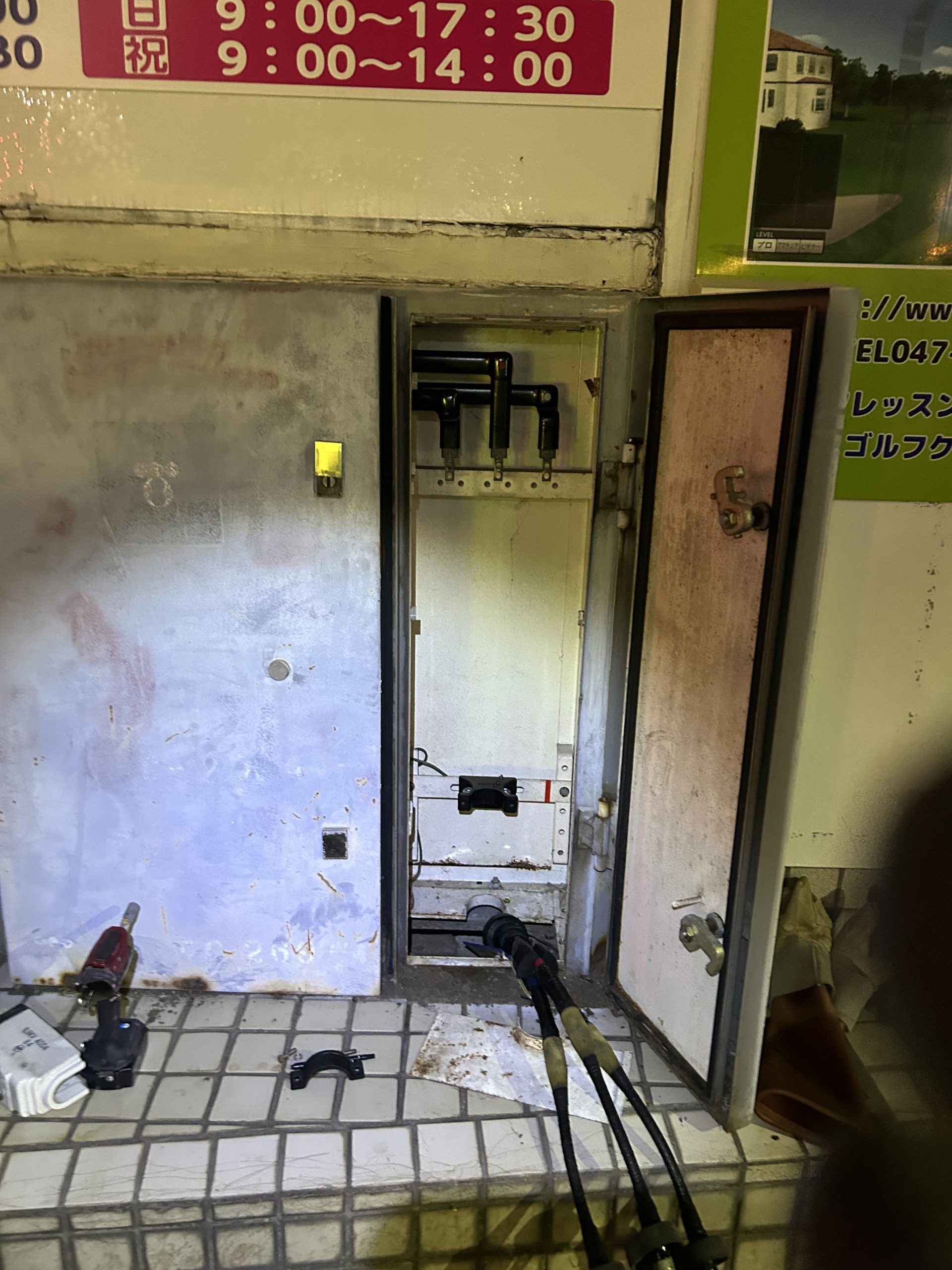

ピラジスコン撤去

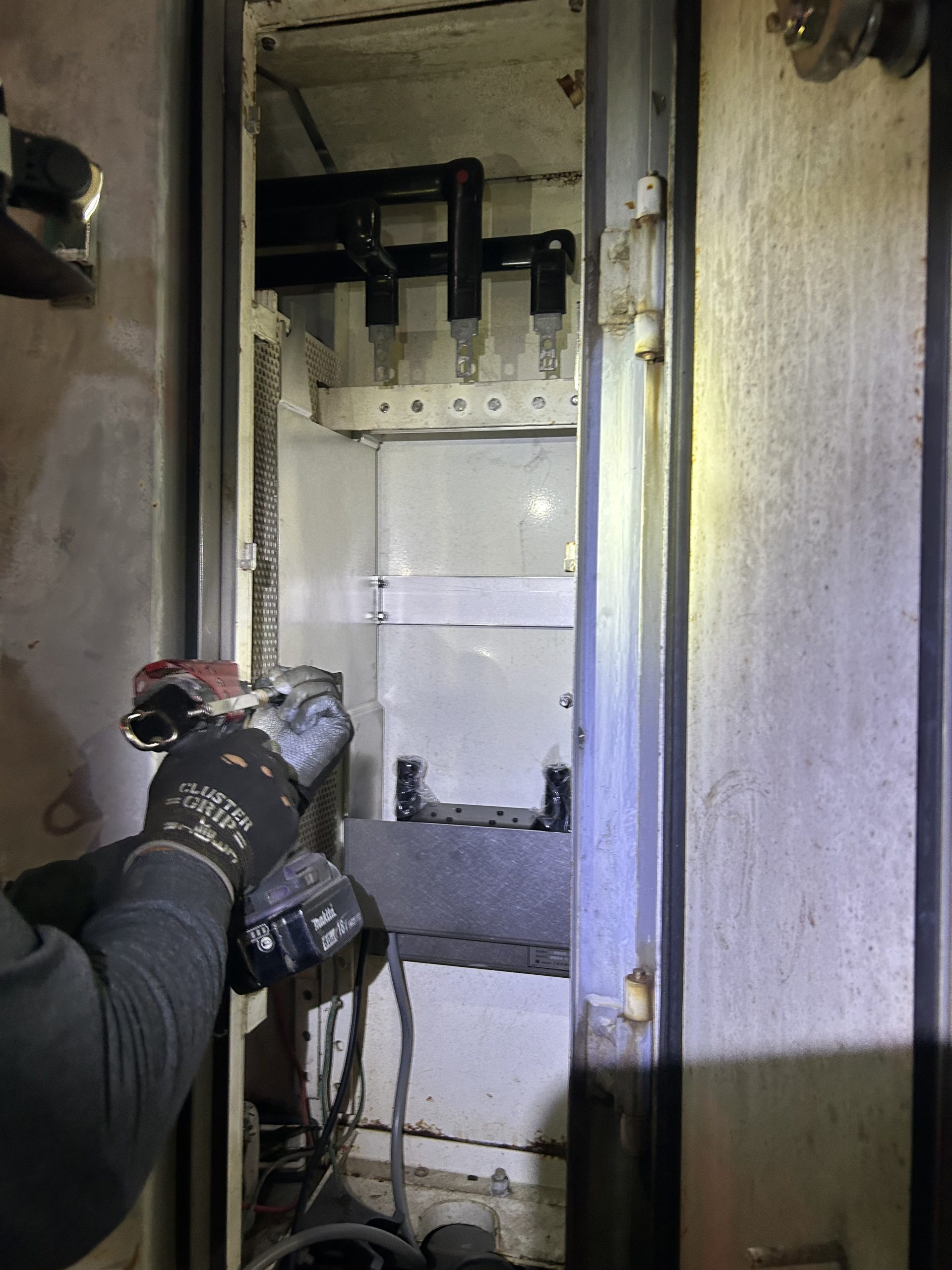

3 既設キャビネット整備・改修
- キャビネット内部の清掃・点検・補修
- UGS設置に必要な取付金具の追加
- 配線ルートの整理・改善
キャビネット整備
4 UGS本体設置・配線接続
- 新しいUGSを既設キャビネット内に設置
- 高圧ケーブルとの接続作業
- 制御回路・保護回路の配線

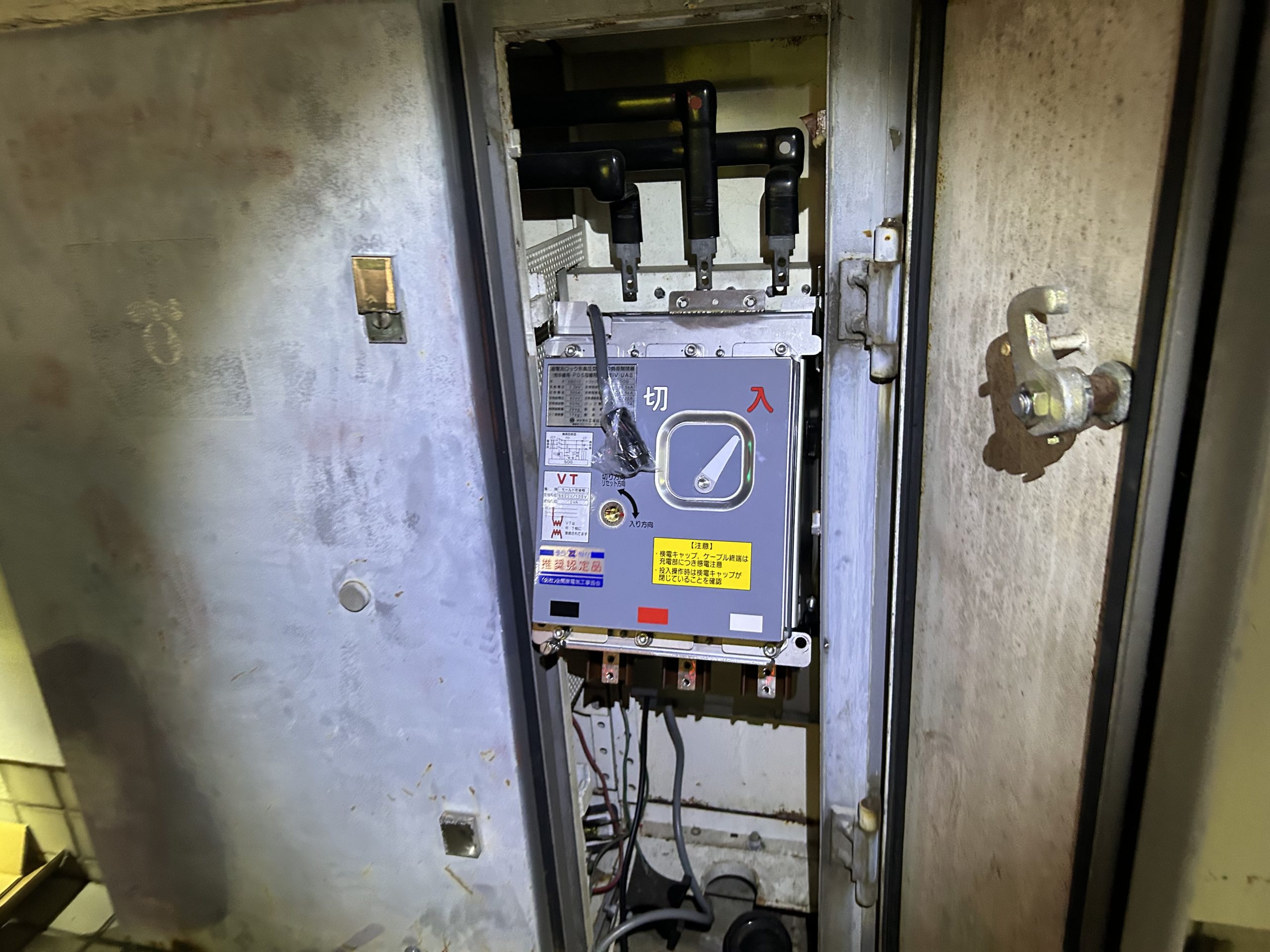

UGS設置作業
5 高圧ケーブル端末処理
- 絶縁体の精密な剥ぎ取り作業
- 専用工具による圧着処理
- 防水・絶縁処理の実施

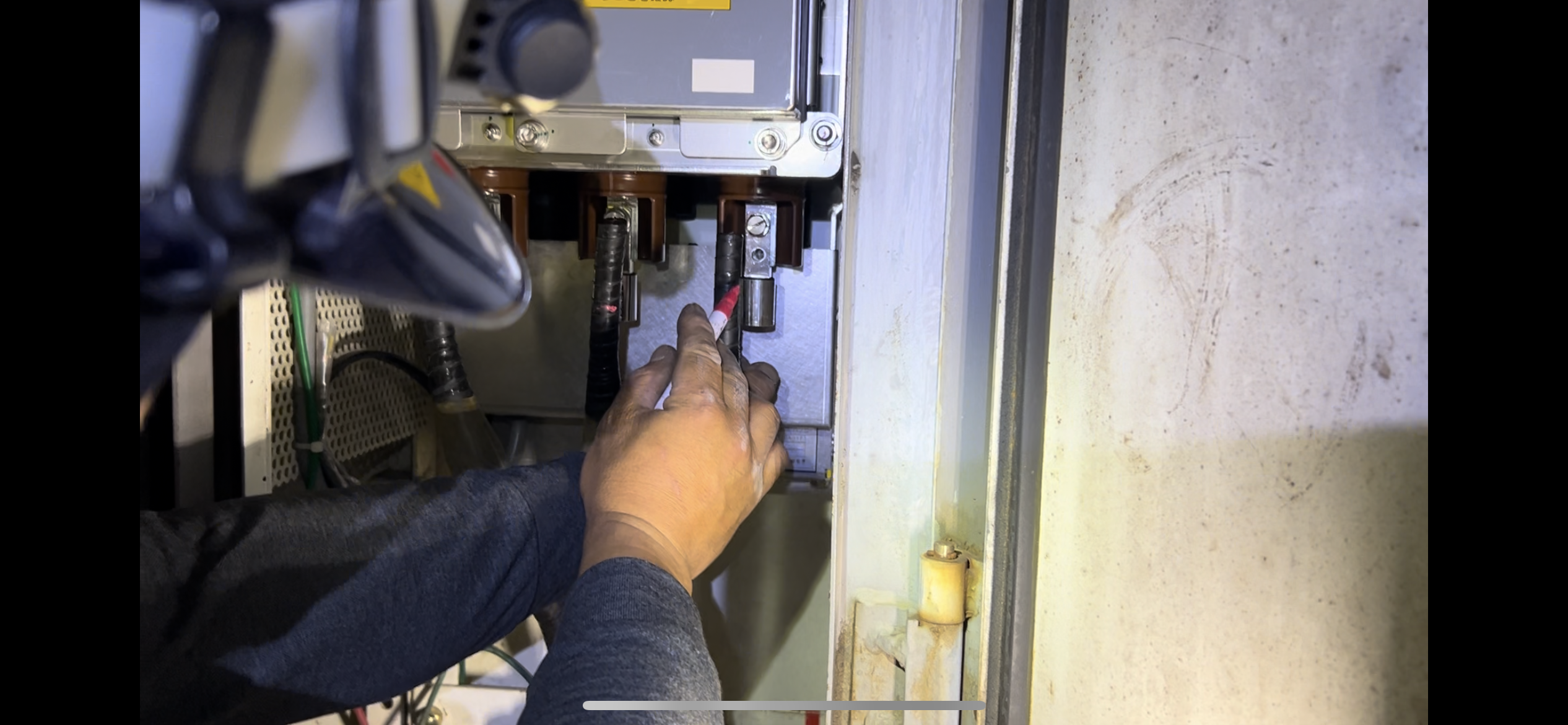

端末処理作業
6 性能試験と動作確認
- 耐圧試験の実施
- 自動遮断機能のリレー試験

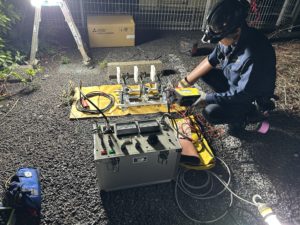

耐圧試験の様子
AFTER 工事完了・安全性大幅向上
既設キャビネットを活用してピラジスコンからUASへの更新が完了。自動遮断機能により波及事故リスクが大幅に軽減されました。
- 工事時間：停電作業2時間で完了
- コスト削減：既設キャビネット活用で工事費削減
- 波及リスク：大幅に減少

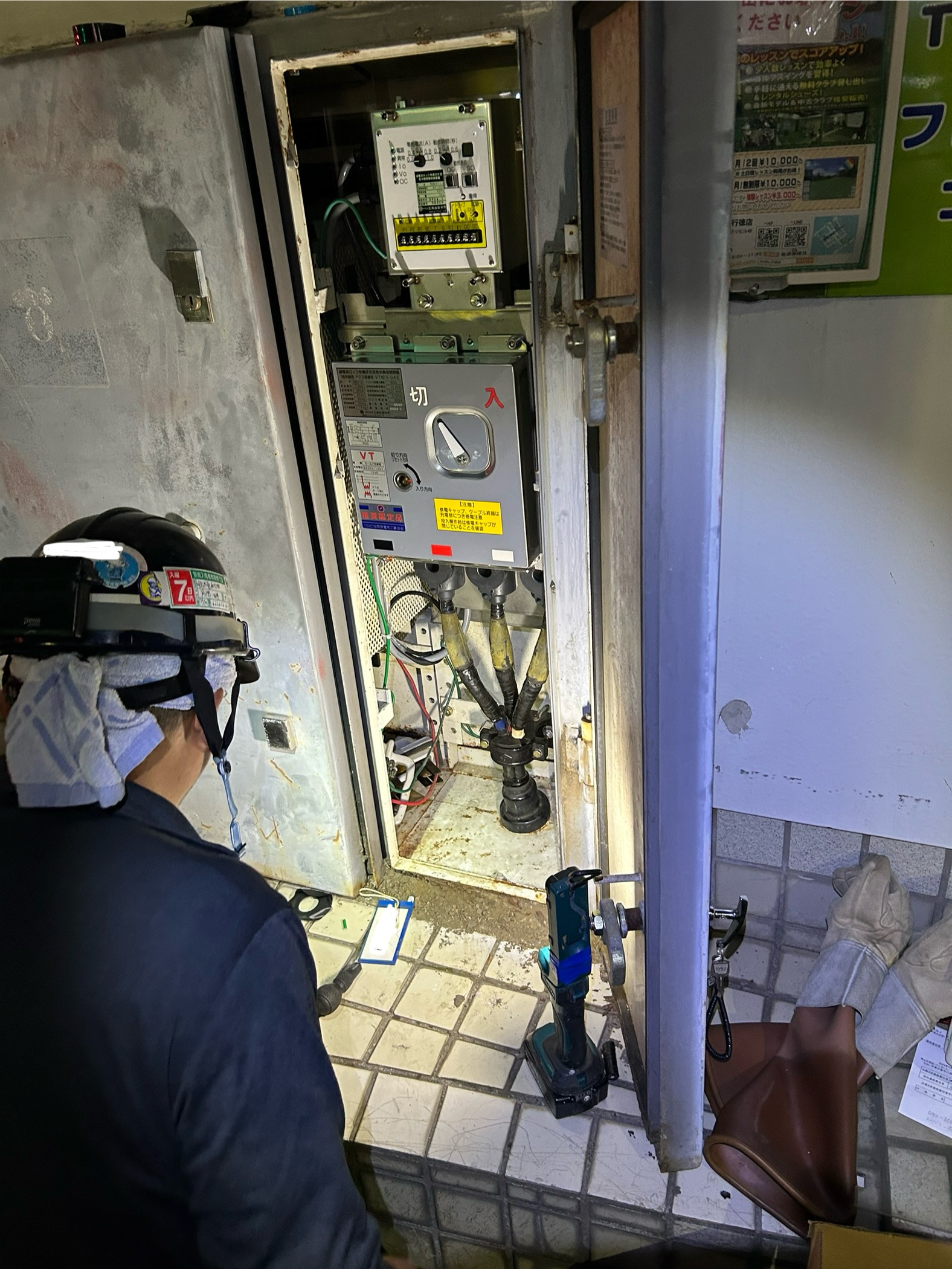

工事完了：既設キャビネット内の新UAS
🔄 Before/After比較
❌ BEFORE（ピラジスコン）
- 手動操作のみ
- 自動遮断機能なし
- 波及事故リスク高
✅ AFTER（UGS）
- 自動遮断機能
- 事故検知・即座に遮断
- 波及事故防止
端末処理も一括対応｜信頼できる高圧ケーブル工事

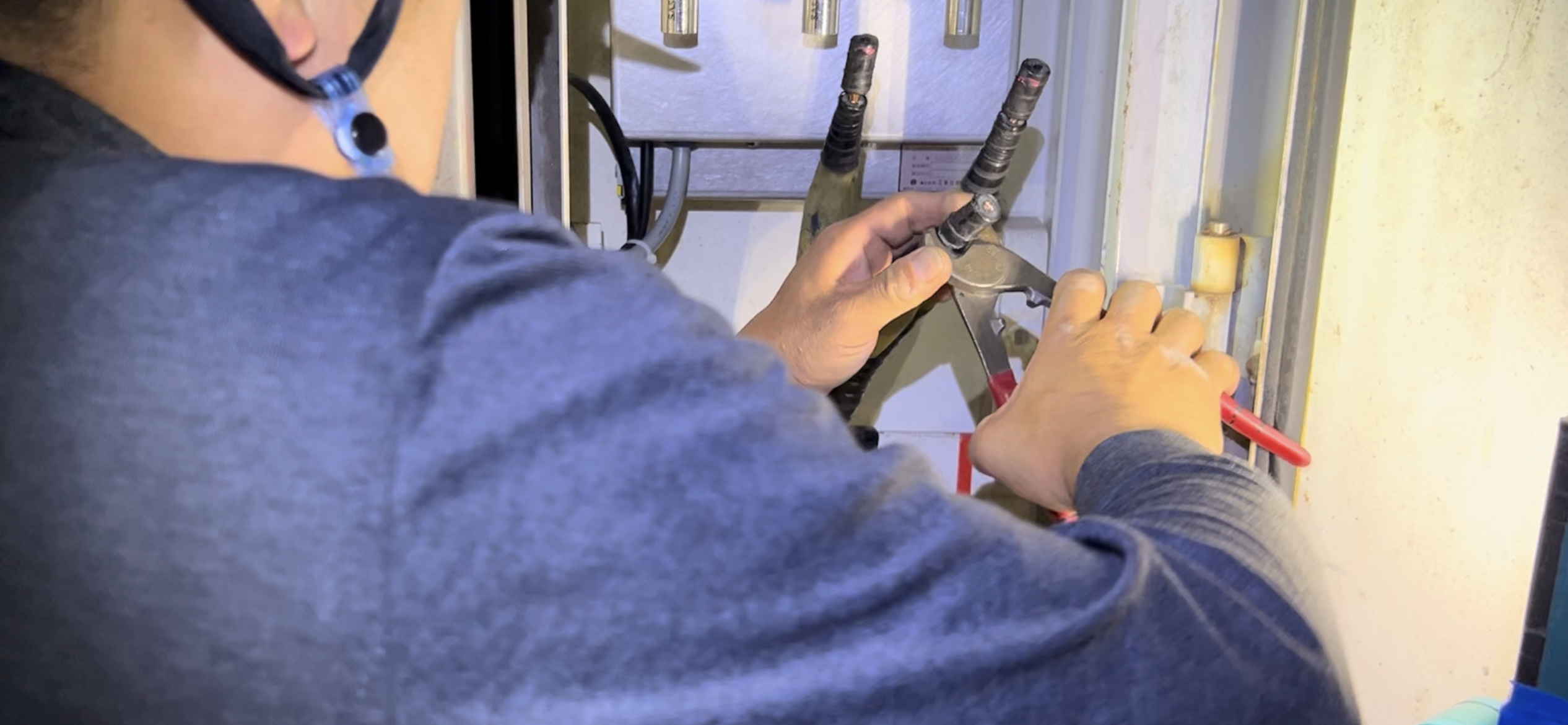

絶縁体の精密な剥ぎ取り作業

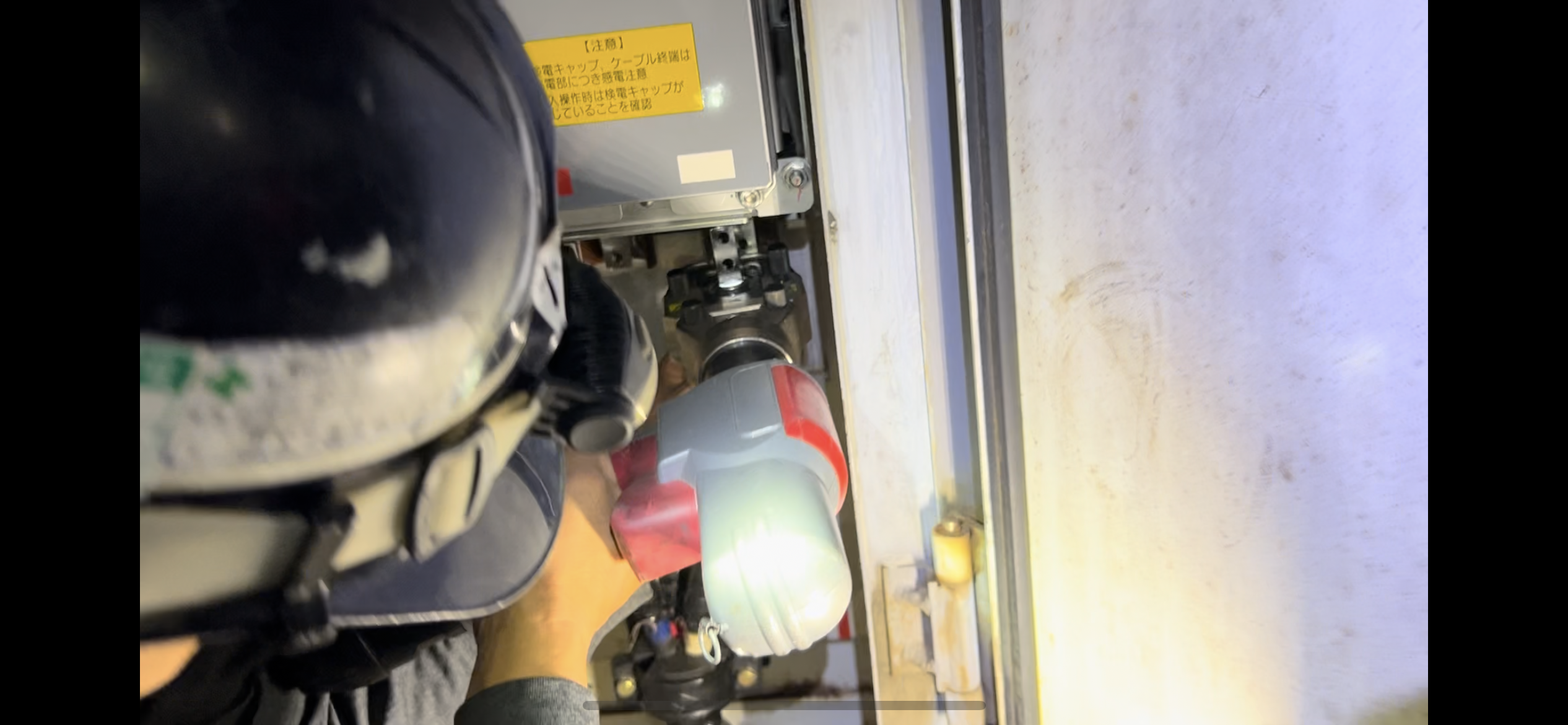

油圧圧縮工具による確実な接続
端末処理とは？
高圧ケーブルの絶縁体剥ぎ取り・接地処理・ストレスコーン成形などの精密作業
工程不良＝感電・アーク事故・機器焼損のリスクに直結
弊社の強み
- 6.6kV CVT対応の専用工具・絶縁工具・油圧圧縮工具を完備
- 経験豊富な第一種電気工事士が全行程を担当
施工実績・対応エリア
実績：オフィスビル・商業施設・マンションなど地中引込施設に多数実績
対応エリア：東京都・埼玉県・千葉県・神奈川県ほかご相談ください
UGS工事の料金目安
※設備状況・電力会社との調整により前後する場合があります。
よくある質問（FAQ）
Q 既設キャビネットが古くても流用できますか？
A 現地調査でキャビネットの状態を確認し、構造的に問題がなければ流用可能です。必要に応じて補修・改修も行います。
Q 工事にはどのくらい時間がかかりますか？
A 停電作業は2時間程度、準備・調整を含めたプロジェクト全体では1週間程度で完了します。
Q 夜間や休日の施工は可能ですか？
A はい、テナント配慮や停電リスク軽減のため、深夜・休日対応も可能です（要事前相談）。
