リレー試験とは？目的から方法、費用まで全てがわかる完全ガイド
キュービクルの工事後、保護継電器が正常に動作するか不安に感じていませんか？リレー試験は法律で定められた重要な検査であり、設備の安全性確保に欠かせません。本記事では、国家資格を持つ専門エンジニアが、リレー試験の目的から具体的な実施方法、費用相場まで詳しく解説します。
🔍 なぜリレー試験は必要なのか？法律で定められた重要性
保護協調の役割
リレー試験は、電気設備における保護協調システムの要となる検査です。保護継電器が適切に動作することで、事故時の被害を最小限に抑え、停電範囲を局所化できます。
⚡ 保護協調の重要性
- 事故電流の遮断による設備保護
- 人身事故の防止
- 停電範囲の最小化
- 設備の長寿命化
電気設備技術基準の法的根拠
法令33～37条（又は「第5節 過電流・地絡及び異常電圧に対する保護対策」）
電気解釈省令（PDF）を開くリスクと実例
リレー試験を怠った場合の実際のリスクとして、以下のような事例が報告されています：
- 継電器の不動作による火災事故
- 誤動作による不要な停電
- 設備の重大損傷
- 法的責任の発生
⚙️ リレー試験の対象継電器と種類別解説
OCR（過電流継電器）
最も一般的な保護継電器で、設定値以上の電流が流れた際に動作します。瞬時要素と限時要素の両方を試験し、動作時間と動作電流値を確認します。JIS C 4602:2017
GR・DGR（地絡継電器／方向性地絡継電器）
地絡事故を検出する継電器です。地絡電流や零相電圧を利用して動作し、特に高圧系統では重要な保護装置となります。JIS C 4612:2020
UVR（不足電圧継電器）などの特殊継電器
電圧低下時に動作する継電器で、モーター保護などに使用されます。その他、周波数継電器、逆電力継電器RPRなど、用途に応じた特殊継電器の試験も実施します。JIS C 4604:2014
📊 継電器別試験項目一覧
| 継電器種類 | 主要試験項目 |
|---|---|
| OCR | 動作電流値、動作時間 |
| DGR | 零相電流/零相電圧感度、位相特性、動作時間 |
| UVR | 動作電圧値、復帰電圧値 |
🔧 リレー試験の手順と方法
試験器の選定と準備
リレー試験には専用の試験器が必要です。主要な機器として以下があります：
- 継電器試験器
- 試験器用発電機/バッテリー

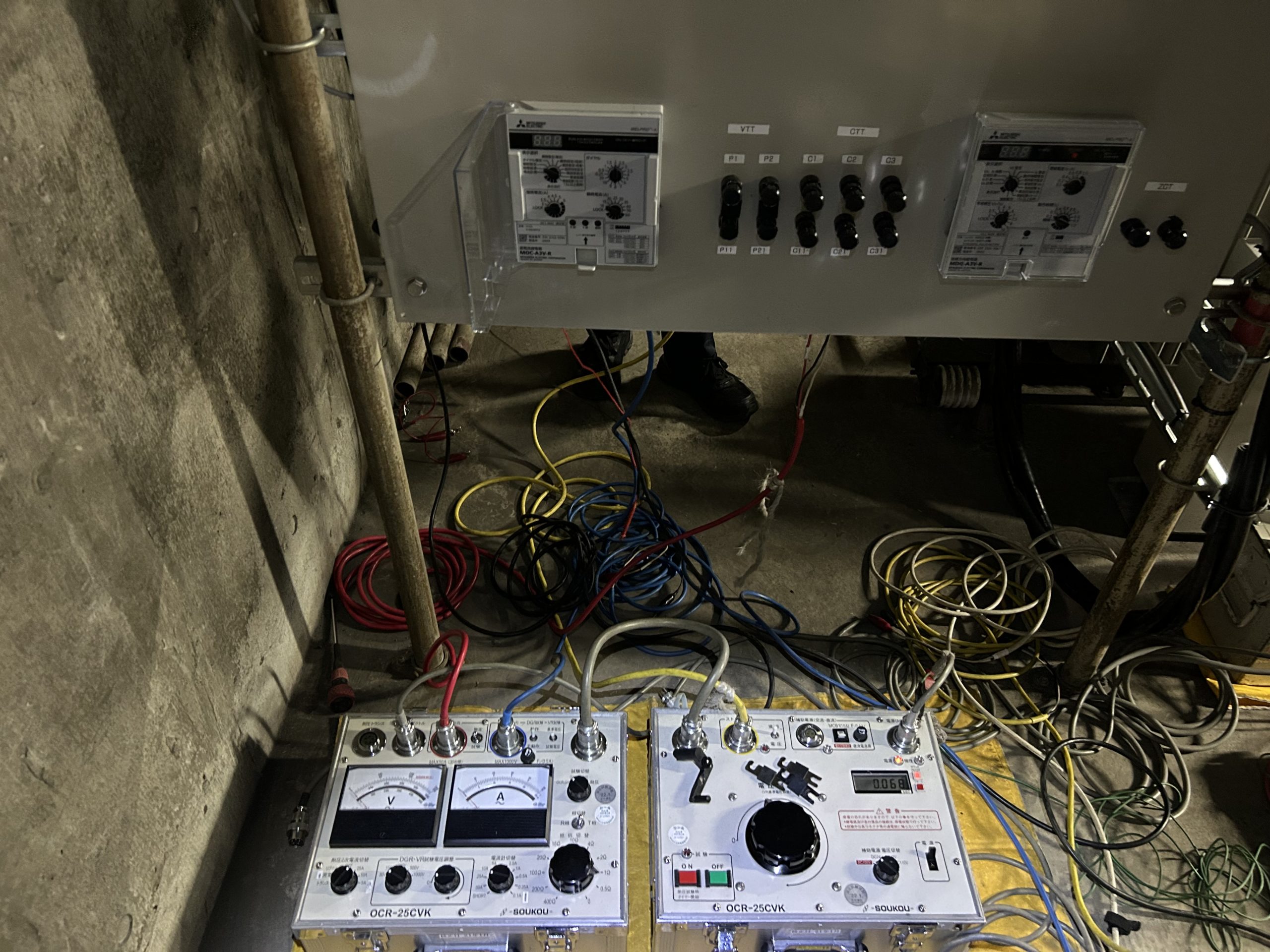

リレー試験実施の流れ
試験実施の基本的な流れは以下の通りです：
- 安全確認と試験器設置
- 継電器の結線図確認
- 試験器の接続
- 段階的な電流・電圧注入
- 動作値・時間の測定
- 結果の記録と評価
判定基準と結果の読み方
JIS C 4612:2020に基づく判定基準では、耐熱・過負荷後の整定値許容差±10%が規格上限など複数の許容値が規定されております。動作時間についても規定値内での動作が必要です。
💰 費用相場と見積り時の注意点
価格構成要素（台数・作業人数・距離）
リレー試験の費用は以下の要素で決まります：
💡 費用相場（1台あたり）
- OCR（過電流継電器）: 25,000円〜40,000円
- DGR（地絡方向継電器）: 30,000円～50,000円
- 特殊継電器: 30,000円〜50,000円
- 出張費: 距離・建物階層に応じて別途
- 耐圧試験とセットでの依頼が一般的です
- 諸経費を含めると1件辺り総額10万円付近になることが多いようです
自社対応とのコスト比較
自社で実施する場合の隠れたコストも考慮が必要です：
- 試験器の購入・校正費用（年間60万円〜）
- 技術者の教育・技術取得費用
- 作業時間と人件費
- 責任とリスクの負担（機器焼損のリスクもあります）
業者選定で見るべき3つの基準
- 資格と実績: 電気主任技術者等の国家資格保持
- 機器の精度: 校正済み試験器の使用
- 報告書の品質: 詳細な試験結果と改善提案
❓ よくある質問（Q&A形式）
Q. 耐圧試験との違いは？
A. 目的が全く異なります
- リレー試験: 保護継電器が「正常に動作するか」を確認する ” 動作試験 ” です。
- 耐圧試験: ケーブルや機器が「規定の電圧に耐えられるか」を確認する ” 絶縁性能試験 ” です。 どちらも電気設備の安全を維持するために不可欠な試験であり、高圧機器更新などで同時に実施されることが多くあります。
＞＞耐圧試験サービスページはこちら＜＜
Q. 試験は何年ごとに必要？
A. 年次停電点検（原則年１回）に保護継電器試験を含めるよう、主任技術者内規で示されています。ただし、条件を満たせば３年周期に延伸可能な施設も存在します。
主任技術者内規（PDF）を開くQ. 無資格者でも試験できる？
A. 電気主任技術者の監督下であれば、無資格者でも作業自体は可能です。 ただし、リレー試験は高圧設備を停電させて行う危険な作業であり、継電器やシーケンス制御に関する高度な専門知識がなければ、正しい試験も安全確保もできません。感電や設備破損のリスクを避けるためにも、必ず経験豊富な専門技術者が実施、または監督する必要があります。
📝 まとめ
リレー試験のポイント
- 法律で義務付けられた重要な安全確認試験
- 継電器の種類に応じた適切な試験方法の選択が必要
- 専門知識と校正済み機器による正確な測定が重要
- 費用対効果を考慮した業者選定が成功の鍵
